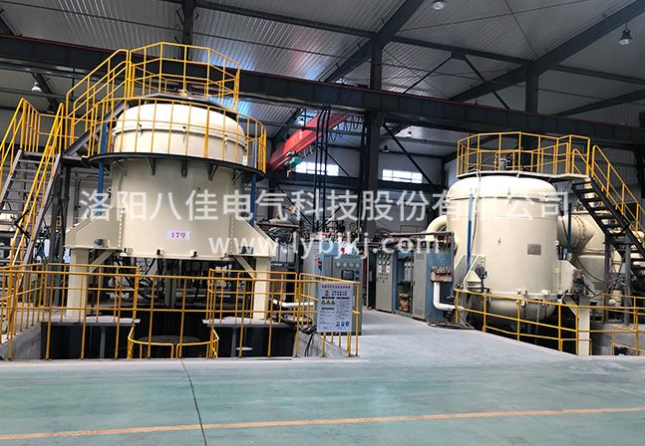

石墨加熱棒在真空燒結爐中的優勢　　真空燒結爐的石墨棒加熱元件：石墨膨脹小、熱沖擊性強，在一定溫度范圍內，燒結爐的溫度愈高，機械性能愈好。加工性良好，價格低廉，給點髙(3700P),在燒結爐真空條件下具有高升華點和低蒸氣壓,在相同溫度下能夠輻射比其它材料更多的能量，例如比鑰熱輻射強。　　同時石墨又是很好的脫氧理，石墨與金屬氧化物作用生成一氧化碳,一氧化碳不斷被泵抽走，對真空是起凈化作用，但石墨消耗很大，壽命只有1萬小時。真空燒結爐的石墨加熱元件不會對零件產生滲碳的不利影響。　　真空燒結爐維修方便，石墨棒加熱元件可單件從燒結爐爐室直接更換，整體加熱室可用托架移出燒結爐真空室外，進行修理。　　真空燒結爐爐子工作原理：用受控的交流低壓大電流加在三相加熱的12根石墨棒加熱元件上，以石墨產生的熱量。

　　氣相沉積爐在微電子制造中的核心作用　　隨著科技的飛速發展，微電子制造技術已成為現代社會不可或缺的一部分。其中，氣相沉積爐作為微電子制造領域的關鍵設備，發揮著舉足輕重的作用。氣相沉積爐廠家八佳電氣將深入探討氣相沉積爐在微電子制造中的核心作用，以期進一步了解其在推動微電子行業發展中的重要意義。　　一、氣相沉積爐的基本原理與特點　　氣相沉積爐是一種利用氣相反應在固體表面沉積薄膜的設備。其基本原理是將所需材料的氣態原子或分子通過一定的物理或化學過程，沉積在基體表面形成薄膜。氣相沉積爐具有沉積速率高、薄膜均勻性好、可制備多種材料等優點，因此在微電子制造領域得到了廣泛應用。　　二、氣相沉積爐在微電子制造中的應用　　制備薄膜材料　　微電子器件的制造過程中，往往需要制備各種薄膜材料，如金屬薄膜、絕緣薄膜、半導體薄膜等。氣相沉積爐能夠通過精確控制沉積條件，制備出高質量、高性能的薄膜材料，滿足微電子器件的性能需求。　　制備納米材料　　納米材料在微電子領域具有廣泛的應用前景。氣相沉積爐能夠制備出納米尺度的薄膜、顆粒和線等材料，為微電子器件的小型化、高性能化提供了有力支持。　　制備多層結構與復合材料　　微電子器件往往需要多層結構和復合材料的支撐。氣相沉積爐能夠在同一基體上連續沉積多種材料，形成具有特定功能的多層結構和復合材料，為微電子器件的集成化和多功能化提供了可能。　　三、氣相沉積爐對微電子制造的影響　　提高器件性能　　氣相沉積爐制備的薄膜材料具有優異的電學、光學和機械性能，能夠有效提高微電子器件的性能。例如，通過氣相沉積爐制備的金屬薄膜可以提高器件的導電性能，絕緣薄膜則可以增強器件的絕緣性能。　　推動微電子制造技術創新　　氣相沉積爐的應用不斷推動著微電子制造技術的創新。隨著氣相沉積爐技術的不斷發展，新的沉積方法、新材料和新工藝不斷涌現，為微電子制造提供了更多的可能性。　　促進微電子產業發展　　氣相沉積爐作為微電子制造的關鍵設備，其技術進步和應用推廣對于微電子產業的發展具有重要意義。隨著氣相沉積爐在微電子制造中的廣泛應用，微電子產業的規模不斷擴大，技術水平不斷提高，為經濟社會發展做出了重要貢獻。　　四、結語　　綜上所述，氣相沉積爐在微電子制造中發揮著核心作用。它不僅能夠制備高質量、高性能的薄膜材料和納米材料，還能夠?qū)崿F(xiàn)多層結構和復合材料的制備，為微電子器件的性能提升和制造技術創新提供了有力支持。隨著微電子產業的不斷發展，氣相沉積爐的應用前景將更加廣闊。因此，我們應繼續加大對氣相沉積爐技術的研發和應用力度，推動微電子制造技術的不斷進步和發展。
